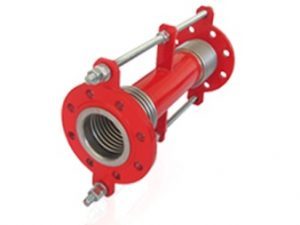

LİMİT ROTLU DEPREM – DİLATASYON KOMPANSATÖR
Dilatasyon kompansatörleri, bina geçiş noktalarında (dilatasyon) bina çökmeleri ve depremden dolayı oluşabilecek boru hatlarındaki gerilmeleri, kopmaları ve yanal sapmaları absorbe ederek sistemin kesintisiz ve verimli çalışmasını sağlar. Limit rotlar, sistemdeki basıncın kompansatörün körüklerine zarar vermemesi, körüklerin eksenel olarak açılmasının kısıtlanması ve hareketin yanal olarak tamamlanması için kullanılırlar.
KOMPANSATÖR TEKNİK ÖZELLİKLERİ
| DİZAYN | EJMA STANDARDI |
| BAĞLANTI TİPİ | FLANŞLI / KAYNAKLI |
| İŞLETME BASINCI | 16 Bar / Max. 40 Bar (Opsiyonel) |
| SICAKLIK | -90oC - 550oC |
| GENLEŞME MİKTARI | E : 30 mm Y : 25 - 50 - 75 - 100 mm |
| E : 60 mm Y : 25 - 50 - 75 - 100 mm |
KOMPANSATÖR ÖZELLİKLERİ
| Körük | AISI 304 / AISI 316 - AISI 321 (Opsiyonel) |
| Uç Boru | St 37-2 / AISI 304 - AISI 316 (Opsiyonel) |
| Flanş - Boyun | St 37-2 / AISI 304 - AISI 316 (Opsiyonel) |
| Kulak - Rot | St 37-2 / AISI 304 - AISI 316 (Opsiyonel) |
| Somun | St 37-2 / AISI 304 - AISI 316 (Opsiyonel) |
| Rondela | St 37-2 / AISI 304 - AISI 316 (Opsiyonel) |
KULLANIM ALANLARI
Bina geçişlerindeki tüm dilatasyon noktalarında kullanılmaktadır.
